Popis plastové jímky

Plastové jímky jsou vyráběny z polotovarů desek a stěnových prvků z integrálního (lehčeného) polypropylenu, z desek z homogenního polypropylenu a z jejich kopolymerů technologií svařováním.

Plastové jímky jsou standardně řešeny jako uzavřené s přivařeným plastovým víkem.

Plastové jímky jsou vodotěsné ve smyslu ČSN 75 0905.

Zakrytí jímky

Plastové jímky se vyrábí jako uzavřené (zastropené), standartně se vstupním otvorem Ø 600, nebo 600 x 600 mm v provedení stropu jako:

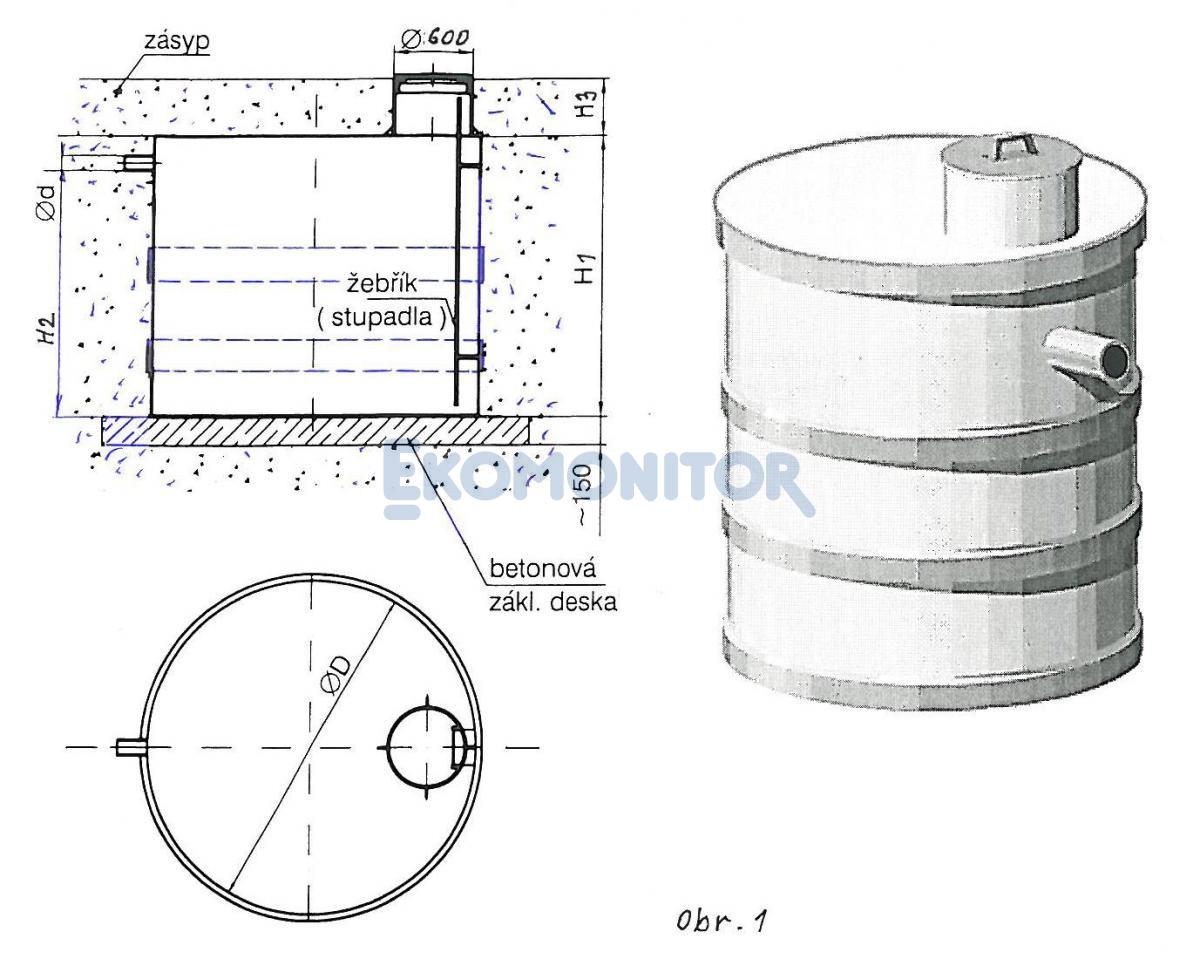

• pochůzné (s poklopy třídy „A“ dle ČSN EN 124), obr. 1
• přejezdné (s poklopy třídy „C“ a „D“ dle ČSN EN 124)

Ve standartním provedení jsou podzemní plastové jímky dodávány jako uzavřené (s víkem), se vstupním průlezným komínkem, jednoduchým plastovým poklopem a pro uložení bez výskytu podzemní vody. Víko je navrženo tak, aby přeneslo zatížení od břemene 2,5 kN/m2. Průřez komínku je možný 600 x 600 mm nebo 600 x 800 mm.

Výška komínku nad víko (strop) nádrže je 350 mm. Nádrže do podzemní vody (dále PV) budou řešeny vždy pro každý jednotlivý případ na vyžádání.

Ze strany zákazníka je nutno udat předpokládanou výši hladiny podzemní vody.

Materiál víka (poklopu) jímky:

• plast
• ocel s povrchovou úpravou
• nerez ocel
• litina
• polykarbonát s ocel. výztuží
• betonový prefabrikát

Příslušenství a úpravy jímky:

• žebřík
• vtoky, případně odtok z jímky, světlosti potrubí a úhly nátoku
• úprava do podzemní vody
• plastové sloupky po obvodě nádrže vylité betonem (pro přejezdné provedení)

Lze provést dle přání zákazníka.

Plastové jímky musí být odvětrány přívodní kanalizací nebo nad úroveň okolních budov samostatným potrubím.

Napojení plastové jímky (žumpy) kanalizaci se provádí potrubím DN 125 až 150 dle konkrétních podmínek stavby.

Plastové jímky kruhové

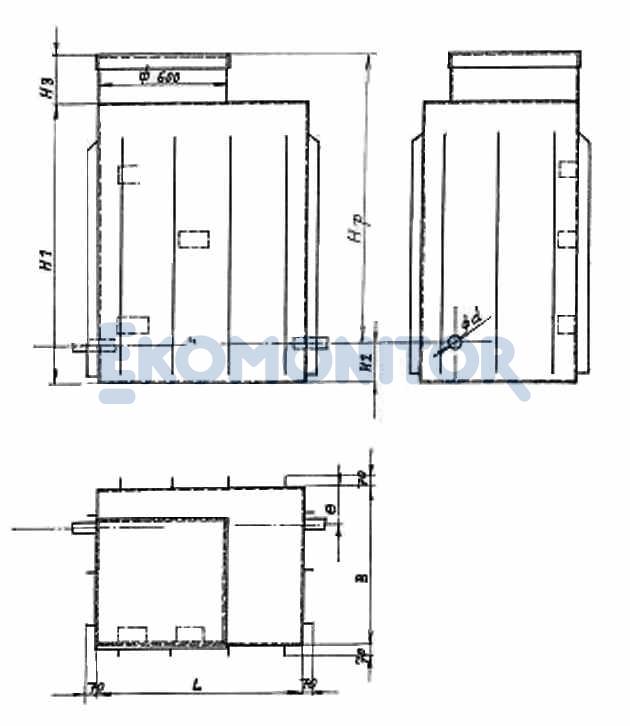

Plastové jímky hranaté

Funkce, výpočet velikosti, použití plastových jímek |Materiál jímek |Instalace jímky |Pokyny pro provoz
